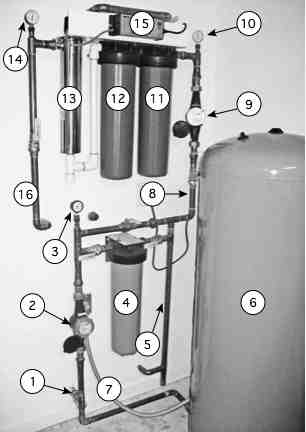

Key to Water Treatment Components
1 | Supply inlet from pump. |
2 | Water meter (all water). |
3 | Water pressure gauge (before filtering). |
4 | 20 micron sediment filter (all water). |
5 | Non-potable supply line (toilets and hose bibs). |
6 | Pressure tank. |
7 | Cable connecting pressure switch at base of tank to pump electric power. |
8 | Potable water supply line. |
9 | Water meter (potable water). |
10 | Water pressure gauge (after first filter). |
11 | 5-micron sediment filter. |
12 | 5-micron carbon block filter. |
13 | Ultra-violet sterilizer. |
14 | Water pressure gauge (after second two filters). |
15 | Sterilizer power supply. |
16 | Treated water line to household faucets, etc. |
